桁架钢筋混凝土叠合板设计要点

（1）《装标》5.5.2条规定高层装配整体式砼结构中，楼盖应符合下列规定:

①结构转换层和作为上部结构嵌固部位的楼层宜采用现浇楼盖;

②屋面层和平面受力复杂的楼层宜采用现浇楼盖，当采用叠合楼盖时，楼板的后浇混凝土叠合层厚度不应小于100mm，且后浇层内应采用双向通长配筋，钢筋直径不宜小于8mn，间宜大于加200mm。

（2）行业标准《装规》6.6.1条规定：装配整体式结构的楼盖宜采用叠合楼盖。结构转换层、平面复杂或开洞较大的楼层、作为上都结构嵌固部位的地下室楼层宜采用现浇楼盖。

（3）一般采用现浇楼盖的部位：

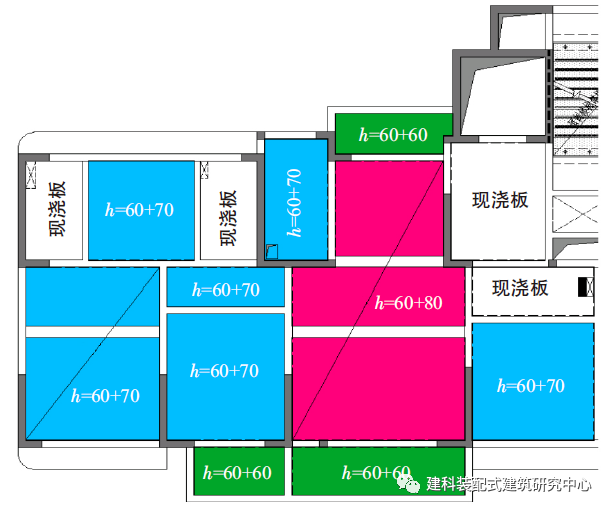

典型叠合板厚度及平面布置

1 《装配式混凝土结构技术规程》JGJ 1-2014

①叠合板的预制板厚度不宜小于60mm，后浇混凝土叠合层厚度不应小于60mm；

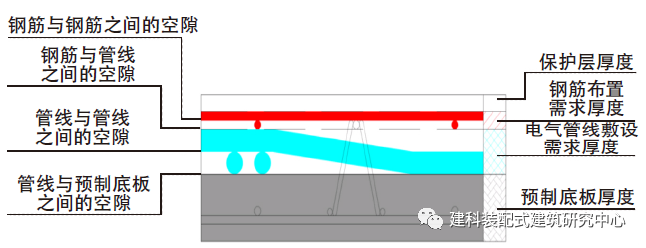

 叠合板厚度组成剖面

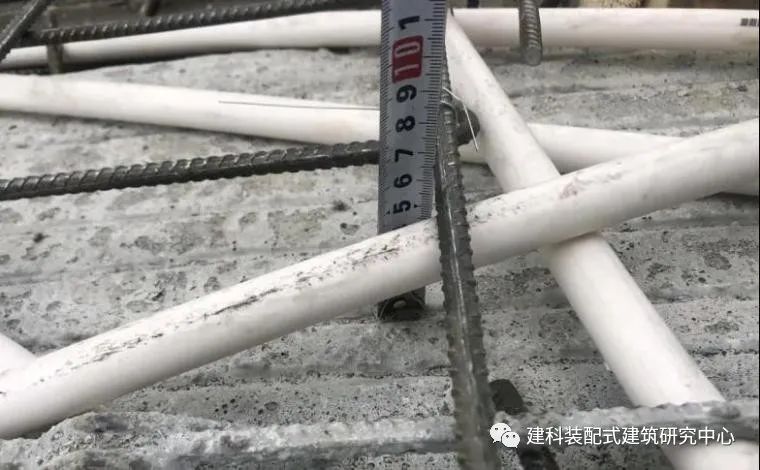

普通管线三管线两交叉

②当叠合板的预制板采用空心板时，板端空腔应封堵；

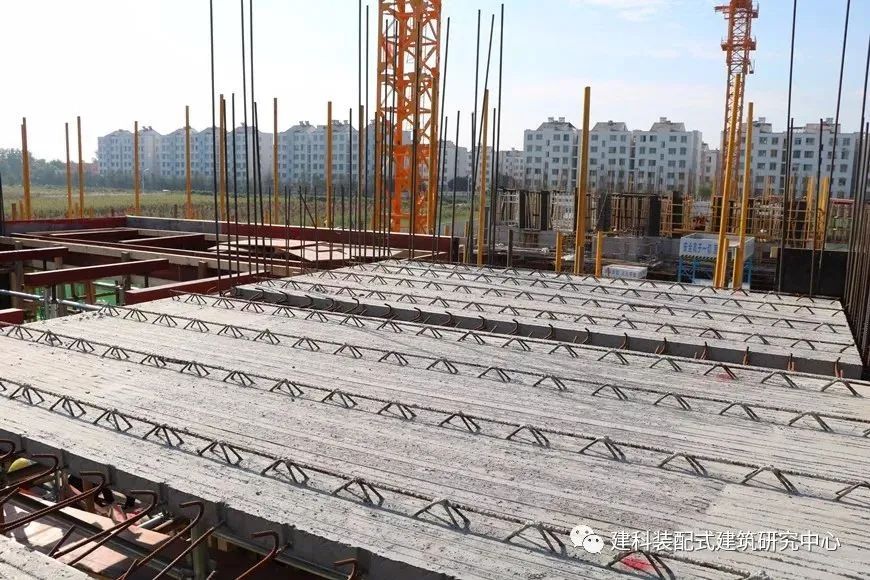

③跨度大于3m的叠合板，宜采用桁架钢筋混凝土叠合板；

④跨度大于6m的叠合板，宜采用预应力混凝土预制板；

⑤板厚大于180mm的叠合板，宜采用混凝土空心板。

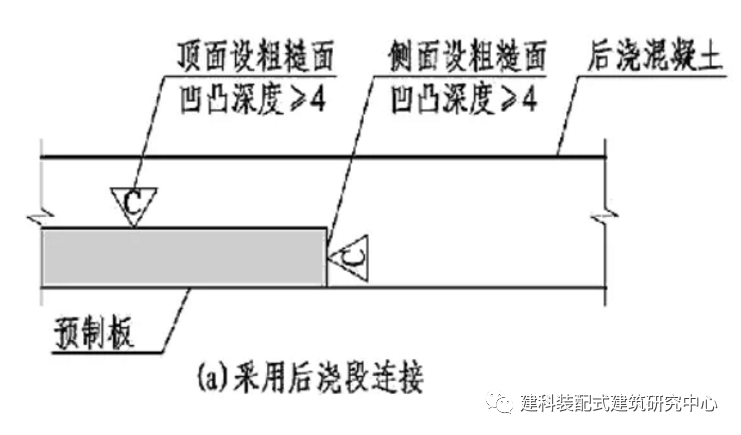

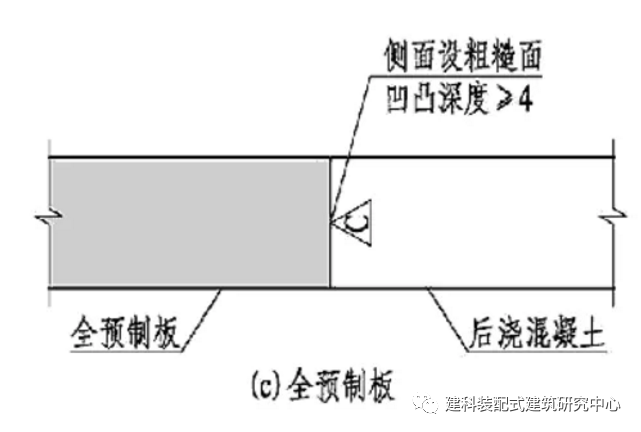

1预制板与后浇混凝土叠合层之间的结合面应设置粗糙面。

粗糙面的面积不宜小于结合面的80%。凹凸深度不应小于4mm。

2 叠合板设计内容

1 单双向板

《装规》6.6.3规定：当预制板之间采用分离式接缝时，宜按单向板设计。对长宽比不大于3的四边支撑叠合板，当预制板之间采用整体式接缝或无接缝时，可按双向板计算。

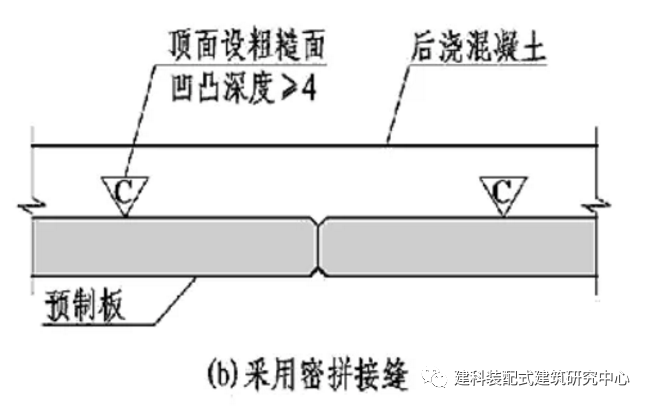

密拼连接方式：适用于叠合楼板单向板与板之间，接缝处容易出现裂缝；

整体式接缝：一种情况是双向板之间连接使用，另一种情况是为了避免裂缝而采用后浇带的连接方式。

对于住宅（不做吊顶）不宜选用密拼单向板，公建如停车楼等对裂缝要求不高的建筑及做吊顶的建筑可以选用密拼单向板。

对梁刚度贡献的区别：预制板之间采用整体式接缝，则考虑预制楼板整体对梁刚度贡献，若预制板之间接缝不连接，仅考虑现浇部分对楼面梁刚度的贡献。

2 单双向板构造

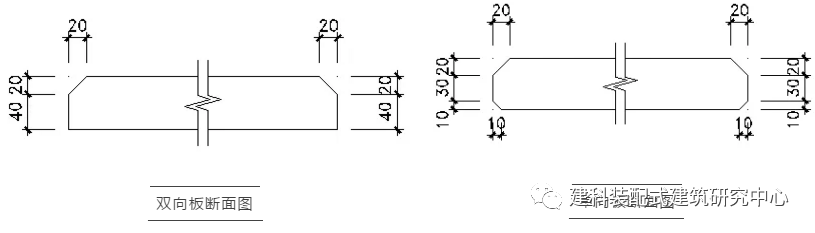

叠合板侧边上侧宜做成45度倒角，为了避免后浇混凝土转角部位应力集中（密拼板应做上倒角，以保证拼缝处钢筋保护层厚度）。单向板下部做成倒角是为了便于接缝处理，如采取吊顶，单向板下部倒角可以不做。

①在板的次要受力方向拆分，也就是板缝应当垂直于板的长边；

②在板的受力小的部位分缝；

③尽可能统一或减少板的规格，宜取相同宽度。板的宽度不超过运输超宽的限制和工厂生产线模台宽度的限制；

（交通部《超限运输车辆行驶公路管理规定》限宽2.5米，叠合板宽度不宜大于2.4m（国标及山东省图集最大板宽，不含出筋），不应大于2.5m。预制板拆分越宽，接缝越少，标准化程度越低。叠合板底板长宽比不宜大于4）

④顶棚无吊顶时，板缝应避开灯具、接线盒或吊扇位置；

⑤卫生间考虑防水及预留预埋较多，宜做现浇，做叠合板时宜做成整板；

⑥预制楼板在剪力墙（梁）上的搭接长度为10mm，不宜大于15mm。考虑预制板和现浇部分共同抵抗剪力；

⑦双向板间后浇带宽度：按国标评价标准不宜大于300mm，按江西省标评价标准不宜大于400mm。

《装规》条文说明

桁架筋作用为增加预制板的整体刚度和水平界面的抗剪性能。

《装规》6.6.7

桁架钢筋混凝土叠合板应满足下列要求：

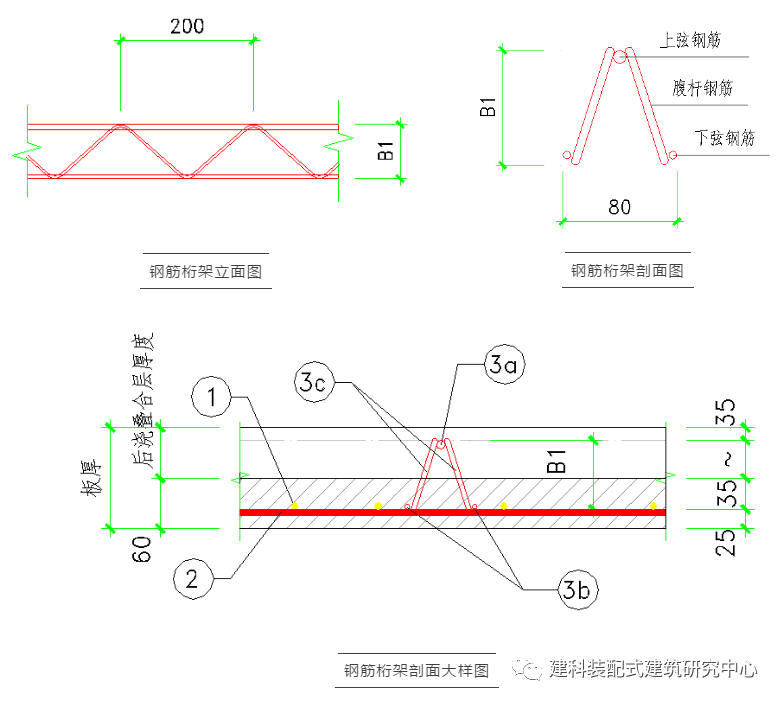

3 钢筋桁架上、下弦钢筋直径不宜小于8mm，腹杆钢筋直径不应小于4mm。当不采用下弦钢筋代替底部受力筋或桁架叠合板厚度较小时，下弦钢筋直径可为6mm；钢筋桁架较高时，腹杆钢筋直径可为5~6mm， 腹杆直径不宜过大，较大直径腹杆设备弯折困难，精度不宜保证，从而影响焊接质量。

腹杆钢筋与上、下弦钢筋采用电阻电焊，焊缝要满足《钢筋桁架楼承板》（JG/T368-2012）的要求。下弦钢筋的间距一般为固定值，其受制作设备影响，一般为75、80mm，由制作单位提供。

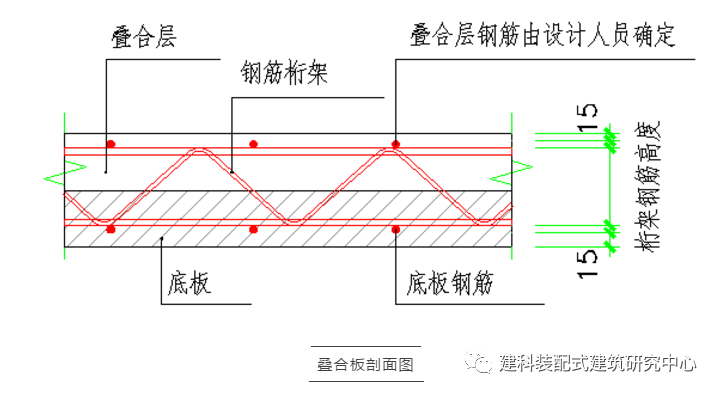

钢筋桁架的高度与底部钢筋位置关系、桁架叠合板的厚度、制作设备性能有关。制作设备因操作和制作空间限制，限定钢筋桁架高度一般为75~270mm。钢筋桁架顶部至叠合板顶面由保护层和1~2 层钢筋层组成，可兼做马镫；其底部至叠合板底面由保护层和0~2层钢筋层组成；钢筋桁架高度为桁架叠合板高度去除以上两部分。当桁架叠合板高度较高且另设马镫时，钢筋桁架高度可以降低，其深入叠合层高度为穿管空间和上弦钢筋直径之和，且不小于30mm。

钢筋桁架下弦钢筋代替纵筋问题

钢筋桁架下弦钢筋可以代替同向受力纵筋，同时降低桁架叠合板配筋量，取得较好的经济效益。

钢筋桁架由设备自动焊接而成，长度为节间（一般为200mm）的倍数，断点位置为上弦钢筋焊点，端头若伸出模板会造成模板开孔复杂，影响模板重复利用率，因此钢筋桁架不宜伸出模板。代替纵向钢筋时深入支座钢筋减少，通常端部为负弯矩，可以不附加钢筋；当桁架叠合板周边有大开洞楼板、某方向楼板宽度变窄或其他原因造成桁架叠合板水平应力较大时，代替纵筋位置应附加端部钢筋以传递水平力。

4 桁架钢筋弦杆混凝土保护层厚度不应小于15mm。（桁架钢筋的高度为叠合楼板厚度减60mm。）

1 吊点设计原则

①受力合理、重心平衡；

②与钢筋和其他预埋件互不干扰；

③制作与安装便利。

4个吊点的楼板可按简支板计算，6个以上吊点的楼板计算可按无梁板，用等代梁经验系数法转换为连续梁计算。

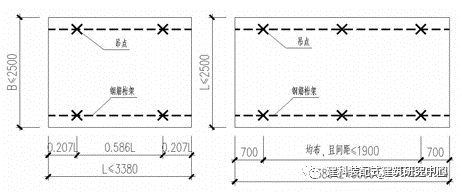

预制底板较小时可设置4个吊点，较大时应增加吊点数量。吊点垂直于钢筋桁架方向间距应小于平行钢筋桁架方向间距，使平行钢筋桁架方向为主受力方向以便充分利用钢筋桁架的有利作用。

吊点根据做法分为单独设计的吊点和钢筋桁架兼做吊点（图6）；根据受力特点可分为等位移和等力两类。预制底板堆放、运输和安装时为等位移受力状态，脱模起吊和安装起吊时根据吊具不同分为等位移或等力受力状态。等位移受力状态时，能发挥钢筋桁架加强作用；等力受力状态时，能发挥钢筋桁架和底板钢筋的加强作用，因此吊装时应尽量为等力受力状态。

2 吊点构造
